Horizontálny plášťový a rúrkový výmenník tepla

Wuxi Hongdinghua Chemical Equipment Co., Ltd., ako profesionálny výrobca horizontálnych plášťových a rúrkových výmenníkov tepla, má dlhoročnú spoluprácu so zákazníkmi z ropného, ​​chemického, farmaceutického priemyslu, ochrany životného prostredia a hutníckeho priemyslu. Výmenník tepla je najpoužívanejším zariadením medzi zariadeniami dodávanými spoločnosťou Wuxi Hongdinghua Chemical Equipment Co., Ltd. Najmä pre plášťové a rúrkové výmenníky tepla.

Plášťové a rúrkové výmenníky tepla možno klasifikovať do mnohých rôznych názvov podľa ich vnútornej štruktúry alebo podľa režimu prúdenia média v rúrkovom výmenníku tepla alebo ich aplikácií, ako je kondenzátor, chladič, ohrievač, predhrievač, reboiler, vymrazovač, viacrúrkový kondenzátor, U-rúrkový výmenník tepla, výmenník tepla s plávajúcou hlavou, výmenník tepla baliacej skrine atď., s mnohými názvami.

Wuxi Hongdinghua Chemical Equipment Co., Ltd. kategorizuje toľko plášťových a rúrkových výmenníkov tepla podľa ich montážnych polôh pomocou intuitívnejších a zrozumiteľnejších výrazov:

Vertikálny plášťový a rúrkový výmenník tepla

Horizontálny plášťový a rúrkový výmenník tepla

Základná štruktúra všetkých týchto výmenníkov tepla s rôznymi názvami je takmer s rovnakou alebo podobnou štruktúrou;

Štruktúra plášťového a rúrkového výmenníka tepla zahŕňa:

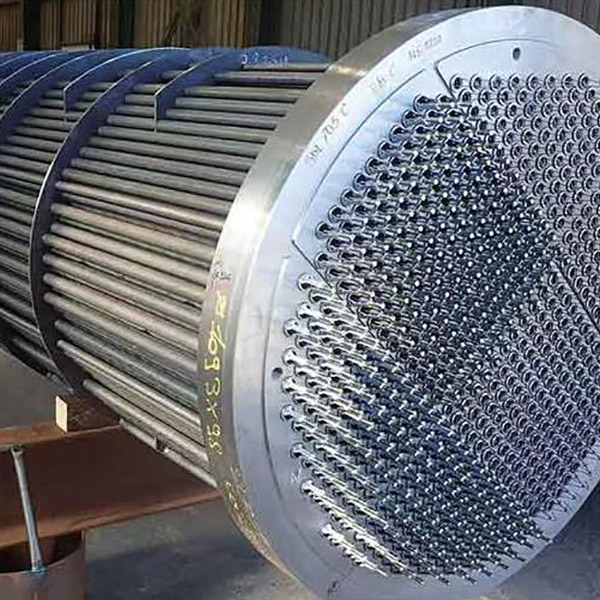

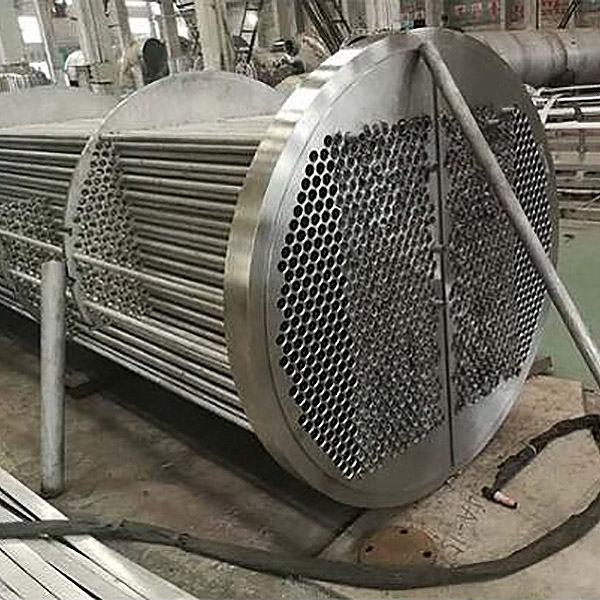

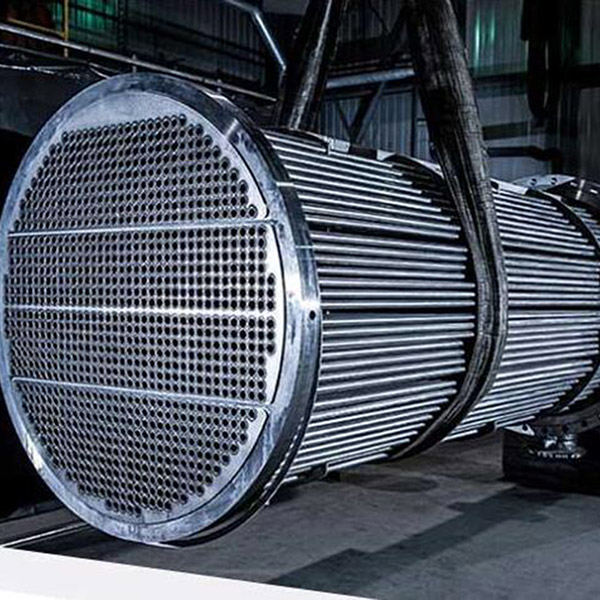

Plášťové a rúrkové výmenníky tepla sa skladajú hlavne z kapoty (integrálneho krytu), rúrkového plechu, rúrok, plášťov a usmerňovačov. Plášť je zvyčajne valcový; Rúry sú rovné alebo v tvare U. Na zlepšenie účinnosti prenosu tepla výmenníkov tepla sa môžu použiť aj závitové rúrky, rebrované rúrky atď. Vzor rozloženia rúr obsahuje rovnostranné trojuholníky, štvorce, rohové štvorce a rohové trojuholníky.

Charakteristiky a aplikácie horizontálneho výmenníka tepla typu Shell-Tube:

Horizontálny plášťový a rúrkový výmenník tepla pozostáva z plášťa a zväzku rúrok obsahujúcich veľa rúrok a výmena tepla medzi studenými a horúcimi kvapalinami sa uskutočňuje cez steny rúrok. Ako tradičné štandardné zariadenia na výmenu tepla sú horizontálne plášťové a rúrkové výmenníky tepla široko používané v chemickom priemysle, rafinácii ropy, petrochemickom priemysle, energetike, jadrovej energetike a iných priemyselných zariadeniach, najmä vo vysokoteplotných a vysokotlakových a veľkorozmerných výmenníkoch tepla, ktoré zaujímajú absolútnu výhodu.

Podrobnosti o horizontálnom výmenníku tepla s plášťovou rúrkou:

Pracovný tlak horizontálnych plášťových a rúrkových výmenníkov tepla môže zvyčajne dosiahnuť 4 MPa a pracovná teplota je nižšia ako 200 ° C. V niektorých prípadoch je možné dosiahnuť aj vyšší tlak a teplotu. Vo všeobecnosti je priemer plášťa menší ako 1800 milimetrov a dĺžka rúrky je menšia ako 9 metrov. V niektorých prípadoch existujú aj väčšie alebo dlhšie rúrky.

Povrch steny rúrkového zväzku uzavretého v plášti slúži ako povrch prenosu tepla medzistenového výmenníka tepla. Horizontálny plášťový a rúrkový výmenník tepla má jednoduchú štruktúru, nízku cenu, široký prietokový prierez a ľahko sa čistí; Koeficient prestupu tepla je však nízky a podlahová plocha je menšia ako u horizontálneho typu plášťového a rúrkového výmenníka tepla. Môže byť vyrobený z rôznych konštrukčných materiálov (hlavne kovových materiálov) a môže byť použitý pri vysokých teplotách a tlakoch, vďaka čomu je najpoužívanejší. Horizontálne plášťové a rúrkové výmenníky tepla zahŕňajú horizontálne pevné rúrkové výmenníky parnej vody, horizontálne plášťové a rúrkové parovodné výmenníky tepla s expanzným spojom, parovodné výmenníky s horizontálnou plávajúcou hlavou, horizontálne plášťové a rúrkové parné výmenníky tepla a iné typy vodných horizontálnych výmenníkov tepla z vlnitej vody a iné typy vodných horizontálnych výmenníkov tepla z vlnitej vody Hlavnými riadiacimi parametrami plášťových a rúrkových výmenníkov tepla sú vykurovacia plocha, prietok teplej vody, kapacita výmeny tepla a parametre tepelného média.

Pevná štruktúra rúrkovnice je relatívne jednoduchá, kompaktná a lacná, ale vonkajšiu časť rúrky nemožno mechanicky čistiť. Tento typ zväzku rúrok výmenníka tepla je pripojený k rúrkovnici, ktorá je privarená k obom koncom plášťa a pripojená k hornému krytu. Horný kryt a plášť sú vybavené prívodnými a výstupnými dýzami kvapaliny. Zvyčajne sú mimo rúrky inštalované série usmerňovačov kolmých na zväzok rúrok. Súčasne je spojenie medzi rúrkou a rúrkovnicou a plášťom pevné, pričom vnútri a vonku rúrky sú dve tekutiny s rôznymi teplotami.

Jedna rúrková doska výmenníka tepla s plávajúcou hlavou je pripojená k plášťu pomocou príruby, zatiaľ čo druhá rúrková doska nie je pripojená k plášťu, takže rúrka sa môže voľne rozťahovať a zmršťovať pri zahrievaní alebo ochladzovaní. K tejto rúrkovnici je však pripojený horný kryt, ktorý sa nazýva "plávajúca hlava". Preto sa tento typ výmenníka tepla nazýva výmenník tepla s plávajúcou hlavou.

Jeho výhodou je, že zväzok rúrok možno vytiahnuť pre ľahké čistenie; Roztiahnutie zväzku rúrok nemení obmedzenie plášťa, takže keď je teplotný rozdiel medzi dvoma médiami výmenníka tepla veľký, nevznikne žiadne tepelné napätie spôsobené rozdielom v tepelnej rozťažnosti medzi zväzkom rúr a plášťom.

Rúrkový výmenník tepla v tvare U, pričom každá rúrka je ohnutá do tvaru U a oba konce sú pripevnené na rovnakej rúrkovnici. Každá trubica môže byť voľne zatiahnutá, aby sa vyriešil problém tepelnej kompenzácie. Priechod rúrky musí mať aspoň dva priechody, zväzok rúrok možno vytiahnuť na čistenie a rúru možno voľne roztiahnuť. Výhodou je jednoduchá konštrukcia, nízka hmotnosť a vhodná do podmienok vysokej teploty a vysokého tlaku.

Jeden koniec zväzku rúrok výmenníka tepla v zabalenom stave sa môže voľne rozširovať, štruktúra je jednoduchšia ako typ plávajúcej hlavy a náklady sú nižšie ako typ plávajúcej hlavy.

1. Typ výmenníka tepla: A: rúrkový typ B: rúrkový typ U C: typ s plávajúcou hlavou

2. Plocha výmeny tepla: ______metre štvorcových (ã¡)

3. Pracovný tlak: Strana rúry ______MPa Strana plášťa ______MPa

4. Pracovná teplota: strana rúrky ______â strana plášťa ______â

5. Materiál:

strana rúry A: 20#£ B: S30408£ C: S32168£ D: S31603£ E: Iné

Strana škrupiny A: Q235B £ B: S30408£ C: S32168£ D: S31603£ F: Iné

6. Špecifikácie teplovýmennej rúrky (priemer a hrúbka steny):

7. Typ: A: Vertikálne B: Horizontálne

8. Strana rúry: A: Priechod jednej rúry £ B: Priechody dvoch rúr£ C: Štyri priechody rúr£ D: Šesť priechodov rúr£

Horizontálny výmenník tepla typu Shell-Tube
