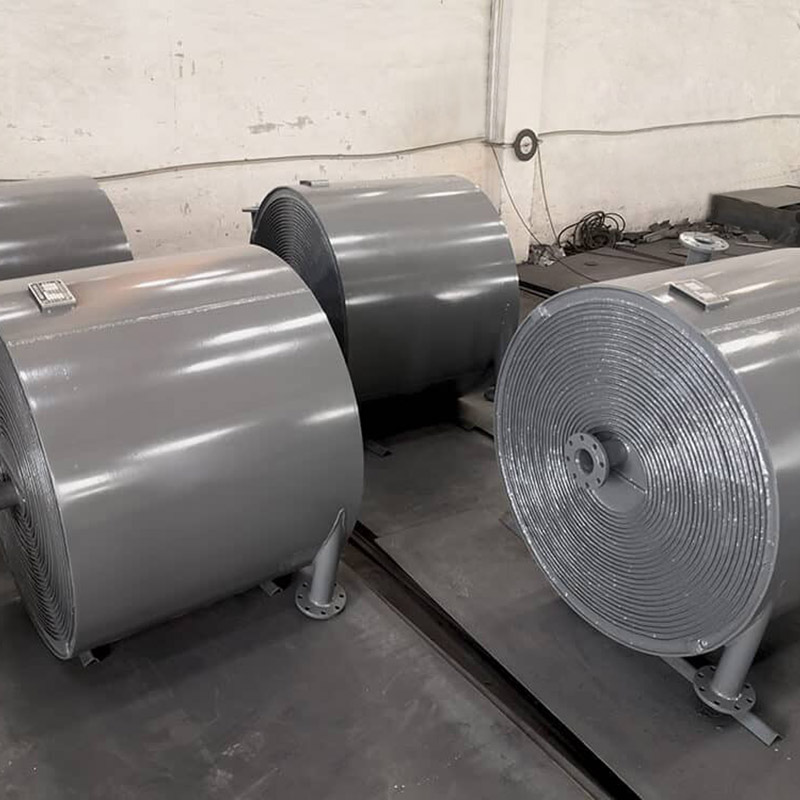

Nerozoberateľný špirálový doskový výmenník tepla

Spomedzi rôznych typov výmenníkov tepla vyrábaných spoločnosťou Wuxi Hongdinghua Chemical Equipment Co., Ltd. si zákazníci často vyberajú neodnímateľný špirálový doskový výmenník tepla.

Štrukturálne charakteristiky neodnímateľného špirálového doskového výmenníka tepla:

Nerozoberateľný špirálový doskový výmenník tepla je vytvorený valcovaním dvoch paralelných tenkých uhlíkových alebo nerezových platní, ktoré tvoria dvojicu špirálových prietokových kanálov, ktoré sú od seba oddelené. Studená a horúca kvapalina prúdi v dvoch kanáloch oddelených špirálovou doskou ako teplovýmennou plochou. Medzi oboma doskami je privarená rozpera kanálikov, aby sa zachovala vzdialenosť medzi kanálikmi a tiež sa zvýšila tuhosť špirálovej dosky. Stredová deliaca doska je inštalovaná v strede výmenníka tepla na oddelenie dvoch špirálových kanálov. V hornej a spodnej časti sú privarené krycie dosky alebo hlavy, ako aj prívodné a výstupné potrubie pre dve kvapaliny. Vo všeobecnosti je jeden pár vstup a výstup umiestnený na obvodovej hrane (spojovacie potrubie môže byť tangenciálne alebo radiálne), zatiaľ čo druhý pár je umiestnený na osi. Všetky koncové kanály sú zvárané a utesnené, s dobrým tesniacim výkonom.

Použitie neodnímateľného špirálového doskového výmenníka tepla:

Je vhodný pre priemyselné odvetvia, ako je chémia, ropa, rozpúšťadlá, farmácia, potraviny a nápoje, strojárstvo, textil, metalurgia, valcovanie ocele, koksovanie atď. Môže vykonávať výmenu tepla para-para, výmenu tepla plyn-kvapalina a výmenu tepla kvapalina-kvapalina a je tiež vhodný pre vysokoviskózne médiá, ktoré vyžadujú výmenu tepla pri vysokej teplote alebo vysokom tlaku, aby sa dosiahli požiadavky procesu zahrievania, kondenzácia, kondenzácia a regenerácia odpadového tepla.

Podrobnosti o neodnímateľnom špirálovom doskovom výmenníku tepla:

Nerozoberateľný špirálový doskový výmenník tepla má z hľadiska výkonu nasledujúce výhody:

1. Vysoká tepelná účinnosť: Môže udržiavať dva typy kvapalín na výmenu tepla pri nízkych prietokoch, stimulovať turbulencie a zlepšovať účinnosť prenosu tepla. Teplotný rozdiel média môže byť malý ako 1 , čo vedie k malým tepelným stratám; Pri rovnakej tlakovej strate je účinnosť prenosu tepla 3 až 5-krát vyššia ako u rúrkového (plášťového a rúrkového) výmenníka tepla; Účinnosť rekuperácie tepla môže dosiahnuť viac ako 99%.

2. Má kompaktnú štruktúru, malý objem a malú podlahovú plochu, ktorá predstavuje asi 30 % plochy rúrkového (plášťového a rúrkového) výmenníka tepla.

3. Nízke výrobné náklady

4. Flexibilná prevádzka

5. Jednoduchá inštalácia, čistenie a údržba so samočistiacou schopnosťou. V dôsledku špirálovitého prúdenia média sa nečistoty neukladajú ľahko; Ľahko sa čistí, možno umývať parou alebo alkalickým roztokom, jednoduchý a ľahko ovládateľný, vhodný na inštaláciu čistiacich zariadení.

6. Nízky odpor: Spojovacia rúrka na plášti má tangenciálnu štruktúru. Médium prúdi cez jeden kanál, čo umožňuje vyšší prietok ako iné výmenníky tepla. Nízka tlaková strata, môže byť použitá na manipuláciu s parou alebo plynom s veľkou kapacitou;

7. Na použitie je možné kombinovať viacero jednotiek: Keď jedno zariadenie nemôže spĺňať požiadavky na používanie, je možné kombinovať viacero zariadení, ale kombinácia musí spĺňať nasledujúce predpisy: paralelná kombinácia, sériová kombinácia a rozstup medzi zariadeniami a kanálmi je rovnaký. Hybridná kombinácia: Jeden kanál paralelne a jeden kanál v sérii.

8. Pri použití nerozoberateľných špirálových doskových výmenníkov tepla na výmenu tepla para-para musí byť vybavená chladiaca cirkulačná voda. Keď tlak média a teplota presiahnu aplikačný rozsah, mali by sa zvoliť iné konštrukcie výmenníkov tepla, ako sú plášťové a rúrkové výmenníky tepla.

9. Bezpečnostné opatrenia pre prevádzku neodnímateľných špirálových doskových výmenníkov tepla

(1) Keď sa stripovanie parou zastaví, teplota na oboch stranách vstupnej a výstupnej kaše výmenníka tepla by mala byť nižšia ako 40 °C.

(2) Špirálový doskový výmenník tepla by sa mal používať v súlade so špecifikovanými požiadavkami, aby sa predišlo poškodeniu. Neodpojiteľný špirálový doskový výmenník tepla je efektívne, energeticky úsporné a nízkoinvestičné zariadenie na výmenu tepla s vynikajúcim výkonom.
